浙江铝型材检验平台,江苏铝型材检验平板
更多

SOURCE:铸铁划线平板 DATE:2015-05-13 23:02
关键词:浙江铝型材检验平台,江苏铝型材检验平板

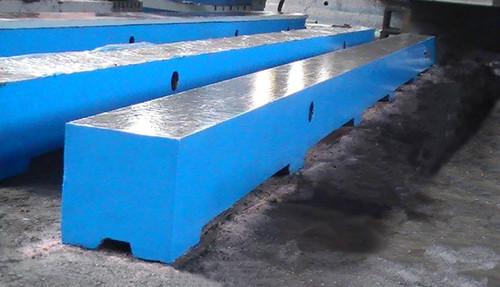

浙江铝型材检验平台(江苏铝型材检验平板)


铝型材检验平台(铝型材检验平板)是检验铝型材平行度的平台,由落地镗床工作台演变而来是铝型材生产厂家必不可少的生产工具。
铝型材检验平台(铝型材检验平板)与一般的铸铁平台有相似的地方,但是也有不同的地方,不同的在于平台的结构,一般的铸铁平台如果承重量不是很大的话,面板和围子可以做的稍微的单薄一点,这样可以节省成本,但是铝型材检验平台(铝型材检验平板)却不能这样衡量,铝型材检验平台(铝型材检验平板)的承重虽然不是很大,但是铝型材检验平台(铝型材检验平板)由于其特殊的形状(一般形状类似一个箱型平尺),铝型材检验平台(铝型材检验平板)外形尺寸一般在300mmX3000mm至600mmX6500mm之间,所以高度应该保持在300mm或者300mm以上,铝型材检验平台(铝型材检验平板)的板面厚度、加强筋长度厚度、围子的厚度应按精度要求具体计算,一般铝型材检验平台(铝型材检验平板)的板面厚度为3000mm以下的平板控制在40mm厚左右就能达到1级标准,这样铝型材检验平台(铝型材检验平板)就能比较好的保持精度,又能为客户节约成本,所以客户在选择铝型材检验平台(铝型材检验平板)时一定不要盲目的增加板面厚度来增加铝型材检验平台(铝型材检验平板)的精度,更不要只为了节省点资金而选择便宜的产品而耽误了自己的使用。
1,铝型材检验平台(铝型材检验平板)上面为平面,人工铲刮上表面的平面度。
2,铝型材检验平台(铝型材检验平板)规格:500*6000,600*6000(特殊规格根据需方图纸制作。)
3,铝型材检验平台(铝型材检验平板)精度:按国家标准计量检定规程执行,分别为0、1、2、3四个等级。
4,铝型材检验平台(铝型材检验平板)材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使铝型材检验平台(铝型材检验平板)的精度稳定,耐磨性能好。铝型材检验平台(铝型材检验平板)有时和流水线配套使用,不可缺少的会遭受冲击力,配套使用的架子一定要稳固,而且铝型材检验平台(铝型材检验平板)的面厚也要加强。
5,铝型材检验平台(铝型材检验平板)平面度计算公式:(依JB/T7975-1999标准)
000级:1×(1+d/1000)μm
0 0级:2×(1+d/1000)μm
0级:4×(1+d/1000)μm
1级:8×(1+d/1000)μm
2级:16×(1+d/1000)μm
3级:40×(1+d/1000)μm
(d为对角线mm)(测量温度在20±2℃)

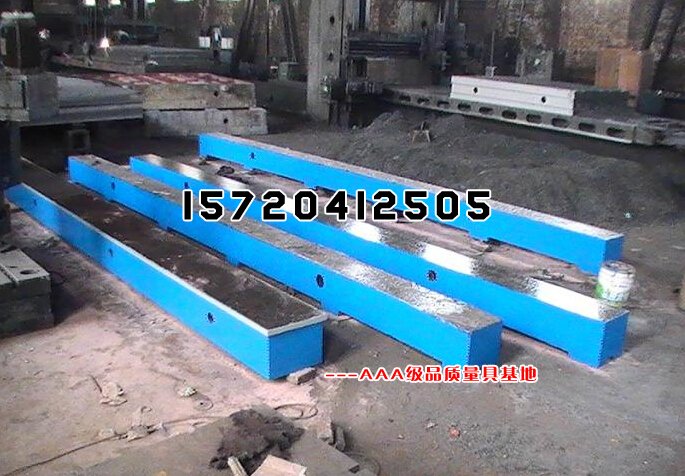

江苏铝型材检验平板规格精度及特点
属于铸铁检测平板里面的一种,为了保证产品的精度稳定性和耐磨性:材质一般为灰口铸铁HT200-300,铸铁平板工作面硬度为HB170-240,采取传统退火时效处理(600度-650度,恒温4-6小时)消除工件的内应力,精度按国家标准计量检定规程执行,分别为:1级、2级、3级三个级别。
铝型材检验平板标准规格(常年备有现货),单件最大能做到10米内,大于10米的需要拼接使用,各种非标规格都可以按照图纸定做。
规格
精度等级(чm)
0级
1级
2级
3级
精刨
200*100
5
10
20

200*200
5
10
20

250*250
5.5
11
22

300*200
6
12
24

300*300
6
12
24

400*300
6
12
24

400*400
6
12
24

500*300
6
12
24

500*350
6
12
24

500*450
6
12
24

500*500
7
14
28

600*450
7
14
28

600*500
7
14
28

700*500
8
16
32
80

800*500
8
16
32
80

800*600
8
16
32
80

900*600
8
16
32
80

1000*750
9
18
36
90

1000*800
9
18
36
90

1000*1000
10
20
39
96

1200*800

20
39
96

1200*1000

20
39
96

1500*1000

24
48
120

1500*1500

25
50
125

2000*600

24
48
120

2000*1000

26
52
129

2000*1500

56
140

2000*2000

60
152
230
2500*1500

64
152
230
2500*2000

68
168
248
2500*2500

72
180
270
3000*1000

168
248
3000*1500

174
154
3000*2000

184
275
3000*2500

186
276
3000*3000

210
300
4000*1000

210
300
4000*1500

210
300
4000*2000

219
310
4000*2500

228
340
4000*3000

240
360
5000*1500

249
370
5000*2000

255
375
5000*2500

264
390
5000*3000

287
420
6000*2000

293
430
6000*2500

300
450
6000*3000

308
460
8000*2000

370
520
8000*2500

375
530
8000*3000

382
570
