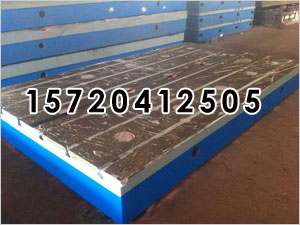

铸铁定盘

铸铁定盘按结构分为筋板式和箱体式;按用途分为检验定盘,划线定盘和压砂定盘;按准确度级别分为00,0,1,2,3级定盘,其中2级以上为检验定盘,3级为划线定盘.
产地:中国>河北>沧州>泊头市
供应商:AAA级品质保证精密量具生产基地(平板量具生产基地)
电话:0317-8259505 传真:0317-4581008
销售热线:18713641100 15720412505

铸铁定盘详细介绍
更多

关键词:铸铁定盘|圆形定盘|基础定盘|



铸铁定盘分类
  铸铁定盘按结构分为筋板式和箱体式;按用途分为检验定盘、划线定盘和压砂定盘;按准确度级别分为00、0、1、2、3级定盘,其中2级以上为检验定盘,3级为划线定盘。
铸铁定盘规格:
  铸铁定盘的整体规格最大为4米×8米,大于此规格可以多块拼接,使用磨损后,可以重新修刮恢复其精度,可用涂色法检验零件平面度,具有准确、直观、方便的优点。
  ①100mm×200mm-------------400mm×400mm(本规格适用于研磨压砂定盘)精度为0级、1级、2级。
  ②400mm×600mm-------------1500mm×2500mm(本规格适用于人工刮研定盘)精度为1级、2级、3级。
  ③1500mm×3000mm----------2000mm×3000mm(本规格适用于人工刮研定盘)精度为2级、3级、精刨。
  ④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。

铸铁定盘说明书
铸铁定盘的材质:为高强度铸铁HT200-300,工作台硬度:为HB170-240经过两次人工退火,温度控制在600度到700度(自然时效2-3年)。使用该产品的精度稳定,耐磨性能好。精度分别为0、1、2、3四个等级,圆形任务台又叫圆形铸铁定盘,圆形机床定盘,装备了可以拆开的导磁条,铸铁定盘可以在上面加工成一些固定工件所需的特别工装,满足一些非凡车削工艺的需求。
铸铁平台一般用于各种检验工作,如精密测量用的基准平面,各种机床机械的检验测量,检查零件的尺寸精度、行位偏差,并作出精密划线。在机械制造中铸铁平台也是不可缺少的基本工具。铸铁平台的平面度可分实验室级(Reference)、校验级(Master)、工具室级(Working)三级,应根据自己的实际需要来选择。
AA级:其平面度(μm)= 1+1.6D2 (D为平台对角线长或直径),用于高度精密 之测定之用, 常用于实验室;A级:其平面度为AA级之两倍误差,常用于工具检验室作精密量具之检验之用; B级:其平面度为AA级之四倍误差,常用于工具检验室或在现场检验量具或划线之用。我厂生产的量具产品都经过严格的测试,完全达到标准,放心使用。

铸铁定盘使用说明:
   1、使用前用无腐蚀性汽油,将工作面的防锈油洗净,并用脱脂棉纱擦拭干净,方可使用。
   2、温度变化会使测量产生误差,应在20±5℃范围内使用。
   3、使用时用水平仪调整到水平,使支点均匀分布各支点上。
   4、用时小心、严防碰撞。
   5、用完后擦净,涂无水酸性的防锈油,覆盖防潮纸,置于清洁干燥处存放。
   6、周检期:最长周检期一年。
铸铁定盘适用:
   在经过刮研的铸铁定盘上推动表座、工件比较顺畅,无发涩感觉,方便了测量,保证了测量准确度。适用于各种检验工作,精密测量用的基准平面,用于机床机械测量基准,检查零件的尺寸精度或形位偏差,并作精密划线。在机械制造中也是不可缺少的基本工具。

标准铸铁定盘的相关参数:

规格(长X宽)mm

精度等级

高度mm

0

1

2

3

平面度公差(μm)

100×100

4.6

9.0

18



50

100×200

4.9

9.8

19.6



50

200×200

5

10

20.5



50

200×300

5.5

11

22



50

300×300

5.5

11

22

&
