检验平板

检验平板按JB/T7974-1999标准制造,产品制成筋板式和箱体式,工作面有长方形,正方形,圆形或椭圆型.
产地:中国>河北>沧州>泊头市
供应商:AAA级品质保证精密量具生产基地(平板量具生产基地)
电话:0317-8259505 传真:0317-4581008
销售热线:18713641100 15720412505

检验平板详细介绍
更多

关键词:压砂平板|焊接平板|基础拼接平板|

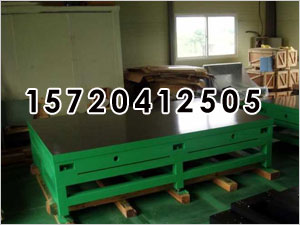

检验平板

检验平台说明:
  检验平板按JB/T7974-1999标准制造,产品制成筋板式和箱体式,工作面有长方形、正方形、圆形或椭圆型。 检验平台精度:按国家标准计量检定规程执行,分别为00,0,1,2,3 级五个级别。
检测平板的质量检测:
  检验平板工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷
  检验平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra最大允许值为5μm。
  检验平板规格(长×宽) 200mm×200mm-3000mm×6000mm
  检验平板的表面质量和涂色法检验.平板规格未能全列,请按近似尺寸要求检验. 0级、1级平板在每边为25mm平方的范围内不少于25点: 2级平板在每边为25mm平方的范围内不少于20点: 3级平板在每边为25mm平方的范围内不少于12点。
检验平板用途:
  检验平板主要用于各种产品的检验工作,检验平板是应用于机械行业精度测量的基准平面,还可用于机床机械检验测量基准,检验平板用于检查零部件的尺寸精度和形位偏差,是机械制造中不可缺少的检验基本工具。
检验平板铸造方法选取原则:
一般的铸铁检验平板有很多规格,从100*100-3000*6000,铸造方法不同,铸造方法的选取原则:
  a、造型方法应适合工厂条件。
  同样是生产大型机床床身等铸件,一般采用组芯造型法,不制作模样和砂箱,在地坑中组芯;而另外的工厂则采用砂箱造型法,制作模样。不同的企业生产条件(包括设备、场地、员工素质等)、生产习惯、所积累的经验各不一样,应该根据这些条件考虑适合做什么产品和不适合(或不能)做什么产品。
  b、铸造方法应和生产批量相适应。低压铸造、压铸、离心铸造等铸造方法,因设备和模具的价格昂贵,所以只适合批量生产。
  c、要兼顾铸件的精度要求和成本。
检验平台规格:

规格(长×宽)
精度等级
0级
1级
2级
3级
平面度公差
200×200
5
10
20.5

200×300
5.5
11
22

300×300
5.5
11
22

300×400
6
12
24

400×400
6.5
12.5
25

400×500
6.5
13
26
66
400×600
7
14
27.5
70
500×500
6.8
14
28
68
500×600
7
14.2
28.5
71
500×800
8
15.5
31
78
600×800
8
16
32
80
600×900
8.3
16.5
33
83
1000×750
9
18
36
90
1000×1000

20
40
97
1000×1200

20.5
41
103
1000×1500

22
45
112
1000×2000

26
52
130
1500×2000

28
56
140
1500×3000


70
174
2000×3000


74
184
2000×4000


88
219
