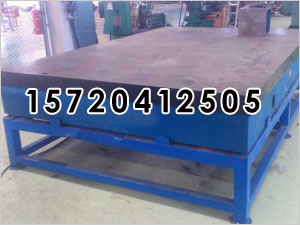

铸铁基础平板
铸铁基础平板详细介绍
铸铁基础平板是指在工业生产中需要对一些笨重的大型工件进行加工精度的检测时,所需要的放置的平面，基础平板(基础平台)不仅可以对大型设备检验，还可以精确的测量出被检验工件的平面度，是工业测量中的基准平面。
铸铁基础平板材质规格：
铸铁基础平板材质：HT200-300
铸铁基础平板规格：100*100—3000*6000（特殊规格根据需方图纸制作。）
铸铁基础平板用途：
铸铁基础平板适用于各种检验工作，精度测量用的基准平面，用于机床机械检验测量基准，检查零件的尺寸精度或行为偏差，并作精密划线，在机械制造中也是不可缺少的基本工具。
铸铁基础平板材料及处理：
工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度和自然时效2-3年）使用该产品的精度稳定，耐磨性能好。
铸铁基础平板精度：
按国家标准计量检定规程执行，分别为0、1、2、3四个等级。
铸铁基础平板的规格：
|
规格（长×宽）
|
精度等级
|
|||
|
0级
|
1级
|
2级
|
3级
|
|
|
平面度公差
|
||||
|
200×200
|
5
|
10
|
20.5
|
|
|
200×300
|
5.5
|
11
|
22
|
|
|
300×300
|
5.5
|
11
|
22
|
|
|
300×400
|
6
|
12
|
24
|
|
|
400×400
|
6.5
|
12.5
|
25
|
|
|
400×500
|
6.5
|
13
|
26
|
66
|
|
400×600
|
7
|
14
|
27.5
|
70
|
|
500×500
|
6.8
|
14
|
28
|
68
|
|
500×600
|
7
|
14.2
|
28.5
|
71
|
|
500×800
|
8
|
15.5
|
31
|
78
|
|
600×800
|
8
|
16
|
32
|
80
|
|
600×900
|
8.3
|
16.5
|
33
|
83
|
|
1000×750
|
9
|
18
|
36
|
90
|
|
1000×1000
|
|
20
|
40
|
97
|
|
1000×1200
|
|
20.5
|
41
|
103
|
|
1000×1500
|
|
22
|
45
|
112
|
|
1000×2000
|
|
26
|
52
|
130
|
|
1500×2000
|
|
28
|
56
|
140
|
|
1500×3000
|
|
|
70
|
174
|
|
2000×3000
|
|
|
74
|
184
|
|
2000×4000
|
|
|
88
|
219
|
基础平板的质检:
1.基础平板工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷.
2.基础平板工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷.各种铸造表面应清除型砂、且表面平整,涂漆牢固.各棱边应修钝.在精度等级低于“00”级的平板工作面上,对于直径小于15mm的砂孔允许用相同的材料堵塞,其硬度应低于周围材料的硬度.在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm.
3.在基础平板的相对两个侧面上,应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔.设计吊装位置时应考虑尽量减少因吊装而引起的变动.
4.根据用户要求,在板工作面上设置螺纹孔或沟槽后,这些部位不应出现高于工作面的凸起现象. 5.基础平板应采用优质细颗料的灰口铸铁或合金铸铁制造. 6.基础平板工作面的硬度应为HB 170-220.
7.基础平板工作面应采用刮削工艺,对于“3”级平板工作面也可以采用刨削工艺,刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um 8.基础平板应经过稳定性处理和去磁.
基础平板平面度:可分实验室级(Reference)、校验级(Master)、工具室级(Working)三级
基础平板平面研磨:在很早的时候,人们利用三块平台相互匹配以产生真平平面.一个熟练而又有耐心的磨石师傅可以不藉助任何量测仪器,而仅利用三平台相互匹配的方式,做多次90度之旋转, 即可产生令人难以相信的真平程度.
